ОБЗОР ПРОДУКТА
Прозрачная тисненая лента-носитель обеспечивает индивидуальные формованные карманы для электронных компонентов, сохраняя содержимое видимым через материал ленты. Ее можно использовать в технологических процессах упаковки, где операторам необходимо проверять заполненность карманов и ориентацию компонентов. Историческая серия продуктов включает прозрачные и черные варианты с материалами PS, PC и PET.
ВИДИМОСТЬ И КОНТРОЛЬ

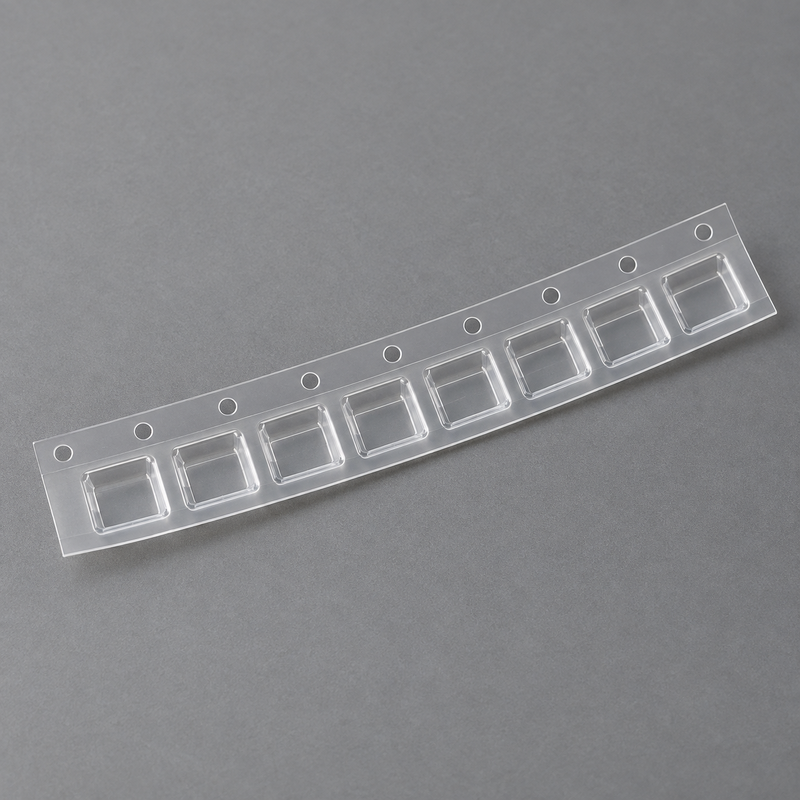

Прозрачный материал может способствовать визуальной проверке во время упаковки и подготовки к сборке, но видимость зависит от геометрии кармана, отделки материала, освещения и используемой покровной ленты. Совместимость с автоматизированной системой контроля должна быть оценена с использованием репрезентативных образцов на оборудовании заказчика. Пустая лента, показанная на иллюстрации, является примером конфигурации, а не утвержденным производственным чертежом.
ДИЗАЙН КАРМАНА ДЛЯ КОНКРЕТНОГО КОМПОНЕНТА
Каждый карман подбирается с учетом корпуса компонента, габаритов выводов, высоты и предполагаемой ориентации. Соответственный зазор должен обеспечивать загрузку и извлечение, ограничивая при этом нежелательное перемещение в согласованных условиях эксплуатации. При запросе нового дизайна кармана предоставьте полный чертеж компонента и требования к захвату.
ПОДАЧА И КОНФИГУРАЦИЯ КАТУШКИ
Ширина ленты, шаг карманов и конфигурация перфорации должны рассматриваться совместно с предполагаемым податчиком. Спецификация источника описывает настраиваемый размер; Диаметр катушки, конфигурация ступицы, длина на катушку, направление намотки и любые требования к начальному или конечному участку ленты должны быть согласованы до производства. Иллюстрация показывает один вариант узкой ленты, а не правило расположения отверстий для каждой пользовательской ширины.
ВЫБОР ПОКРОВНОЙ ЛЕНТЫ
Может быть указана подходящая покровная лента для удержания компонентов во время хранения и транспортировки. Выберите ее ширину и метод герметизации для утвержденного дизайна ленты-носителя и марки материала. Пробная герметизация и отклеивание должны проводиться с использованием фактической комбинации ленты-носителя и покровной ленты в предполагаемых условиях эксплуатации. Подтвердите, включает ли заказ только пустую ленту-носитель или дополнительные упаковочные аксессуары.
ЗАКАЗ И УТВЕРЖДЕНИЕ ОБРАЗЦОВ
Для получения коммерческого предложения предоставьте чертеж или образец компонента, предпочтительную ориентацию загрузки, детали податчика, количество заказа и любые электрические требования. Утверждение образца должно включать проверку посадки, зазора, извлечения компонента, подачи и совместимости с покровной лентой, где применимо. Подтвердите производственный чертеж, схему упаковки и текущие коммерческие условия перед размещением объемного заказа. Компоненты, показанные в других материалах приложения, не включены, если это явно не согласовано.
