ОБЗОР ПРОДУКТА

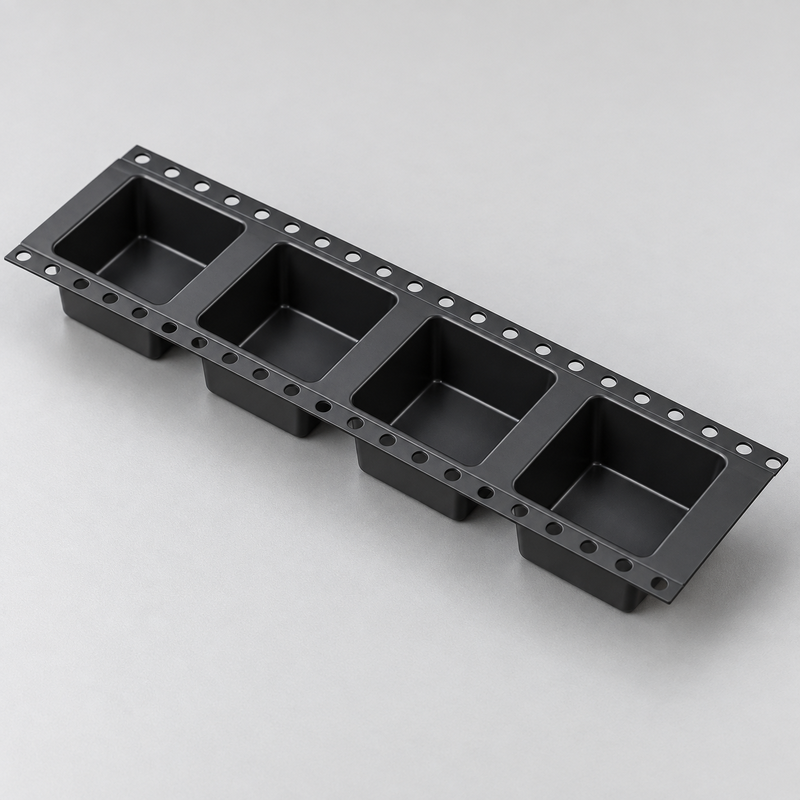

Ленточный носитель с глубокими карманами на заказ предназначен для электронных компонентов, высота корпуса или геометрия которых требуют специально разработанной формованной полости. Реле, разъемы и другие более высокие устройства могут нуждаться в иной конструкции кармана, чем у плоских SMD-компонентов. Цель состоит в том, чтобы разместить каждый одобренный компонент в индивидуальном кармане с определенной ориентацией, позволяя при этом оценить компоновку упаковки для обработки, хранения и совместимого оборудования для подачи.
КОНСТРУКЦИЯ КАВИТЕТА ДЛЯ КОМПОНЕНТОВ-СВЕТОДИОДОВ
Разработка кармана должна начинаться с полного чертежа компонента или его представительного образца. Размеры корпуса, выступающие выводы, хрупкие элементы, центр тяжести и требования к захвату могут влиять на кавитет. Компонент должен устанавливаться в предназначенных точках опоры с соответствующим зазором; Различные типы компонентов, как правило, требуют отдельной проверки соответствия, даже если их общие размеры кажутся схожими.
ВЫБОР ШИРИНЫ И ШАГА
шириной 8, 16, 24, 32, 44, 56, 72 и 88 мм. Это варианты ссылок на связанные серии, а не доказательство того, что каждый глубокий карман может быть произведен при каждой ширине.
ПРЕДЛОЖЕНИЕ И КВАЛИФИКАЦИЯ
Пожалуйста, предоставьте чертеж компонента, предполагаемую ориентацию, предполагаемое количество заказа, предпочтительную ширину ленты и информацию об оборудовании. Включите любые требования к обработке, транспортировке или электрические требования, относящиеся к компоненту. Подтвердите возможность изготовления и требования к оснастке перед заказом образцов. Оценка образцов должна охватывать соответствие, удержание, извлечение компонента, подачу, поведение покровной ленты и намотку, где это применимо. Текущая цена и сроки должны быть согласованы после определения дизайна и объема заказа.
